气站安全生产连锁控制系统

一、产品概述

钧衡气站远传连锁监控系统 ，是一款面向液化石油气（LPG）、 液化天然气（LNG）、化工行业推出的产品。主要应用于各类中小型液化石油气站，具有参数采集、数据记录、报警联锁、消防联动、紧急停车、无线远传、大屏显示、手机监控等诸多功能，能有效的提高液化石油气站日常运行的安全性。

二、功能介绍

满足且高于《 GB 51142-2015液化石油气工程供应设计规范》要求，能兼顾各地方的执行标准。

1、液位、压力、温度数据远传显示，并具备上限及下限声光报警功能；

2、液位、压力、温度数报警储记录，实现报警追溯；

3、液位、压力、温度数据存储记录，实现数据追溯；

4、支持现场及值班室多路急停按钮联锁；

5、支持可燃气体报警控制器联锁；

6、支持与工艺设备动力柜的联锁；

7、支持与消防控制柜的联动；

8、支持标准 Modbus RTU 协议接口，用于与第三方平台对接（选配）;

9、支持无线远传，实现手机端监控（选配）；

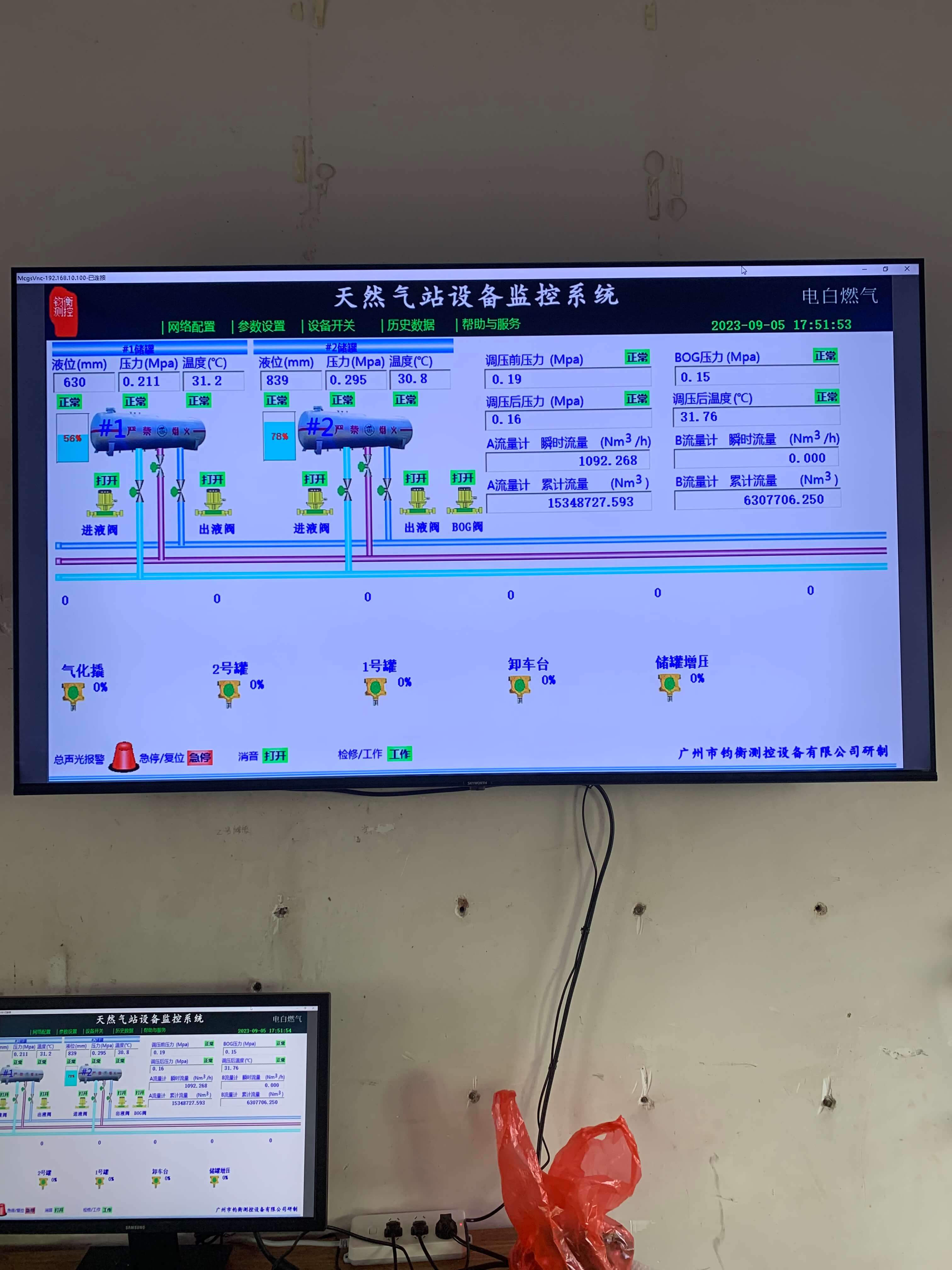

10、支持大屏显示；

11、支持现场设备（压缩机／烃泵／进出液阀／喷淋阀等）的联锁控制（定制开发）。

三、技术参数

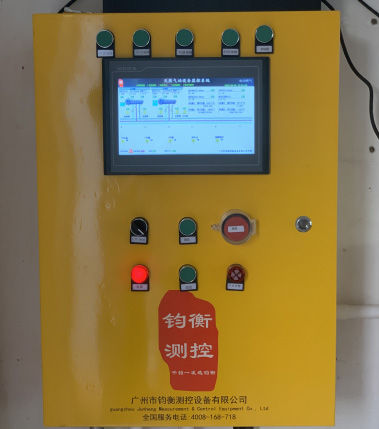

外观尺寸：500( W )x600( H )x200( D )（单位：毫米）

安装方式：挂墙式安装

进线方式：上进线或下进线

供电电源：AC220V±10%

屏幕规格：10寸 TFT 彩色触摸液晶屏

输入信号：两线制4-20mA、无源触点

输出信号：无源触点、220VAC触点、24VDC触点

箱体材质：镀锌钢板喷涂

箱体颜色：黄色、绿色、灰白色

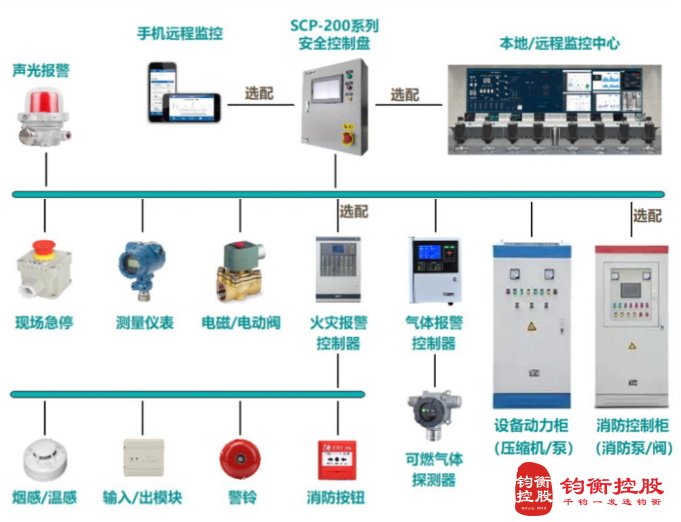

 四、系统框架
